Verständnis des Unterschieds zwischen einem Gleichrichter und einem Transformator: Wesentliche Komponenten bei der Leistungsumwandlung

In der Welt der Elektrotechnik ist das Verständnis des Unterschieds zwischen einem Gleichrichter und einem Transformator von entscheidender Bedeutung, insbesondere für alle, die sich mit elektrischen Schaltkreisen oder Stromversorgungssystemen befassen. Obwohl sie auf den ersten Blick ähnlich erscheinen mögen, da beide mit elektrischer Energie umgehen, sind ihre Zwecke, Funktionen und Betriebsprinzipien unterschiedlich. In diesem Artikel werden wir beide Geräte ausführlich untersuchen und ihre Unterschiede, Arbeitsprinzipien und Anwendungen hervorheben.

Was ist ein Transformator?
Ein Transformator ist ein statisches elektrisches Gerät, mit dem die elektrische Energie zwischen zwei oder mehr Schaltungen durch elektromagnetische Induktion übertragen wird. Es wird entwickelt, um die Spannungsniveaus zu erhöhen oder zu verringern (Sequet-down) und gleichzeitig die Frequenz des Wechselstromsignals (Wechselstrom) beibehalten. Transformatoren arbeiten hauptsächlich mit abwechselndem Strom (AC) und basieren auf dem Prinzip der elektromagnetischen Induktion.

Wie funktioniert ein Transformator?
Ein Transformator besteht aus drei Hauptkomponenten:

Primärspule - die Spule, die die Eingangsspannung (AC) erhält.

Sekundärspule - die Spule, die die Ausgangsspannung (AC) liefert.

Kern - Das magnetische Material, das den Pfad für den durch den Strom in der Primärspule erzeugten Fluss bildet und einen Strom in der Sekundärspule induziert.

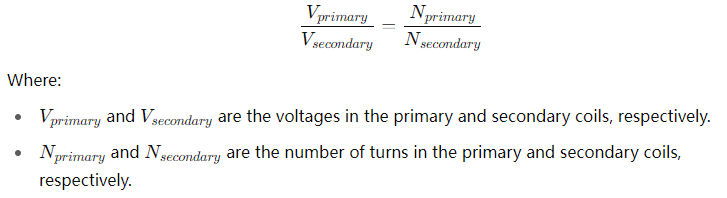

Das Arbeitsprinzip hinter einem Transformator ist einfach: Wenn der Strom wechselt, fließt es durch die Primärspule, erzeugt es ein Magnetfeld, das schwankt. Dieses Magnetfeld induziert durch elektromagnetische Induktion einen Strom in der Sekundärspule. Das Spannungsverhältnis zwischen der Primär- und der Sekundärspulen wird durch das Kurvenverhältnis bestimmt - dh das Verhältnis der Anzahl der Drahtumwendungen in der Primärspule zur Anzahl der Kurven in der Sekundärspule. Dieses Verhältnis bestimmt direkt, ob die Spannung aufgestiegen oder abgetreten ist.

Anwendungen von Transformatoren:

Leistungsverteilungsnetzwerke: Aufstiegs- und Streifenspannungen.

Elektrische Isolierung: Isolationstransformatoren verhindern, dass Hochspannungen empfindliche Geräte erreichen.

Spannungsregulierung in elektronischen Schaltungen.

Einschränkungen:

Transformatoren arbeiten nur mit Wechselstromkraft. Sie können nicht mit Gleichstrom (DC) funktionieren.

Sie sind relativ sperrig und erfordern sorgfältig ein Design, um große Strommengen zu bewältigen.

Was ist ein Gleichrichter?
Ein Gleichrichter ist ein elektrisches Gerät, mit dem Wechselstrom (AC) in Gleichstrom (DC) konvertiert wird. Dieser Vorgang wird als Berichtigung bezeichnet. Gleichrichter werden in der Regel in Netzteilen für Elektronik, Batterien und DC -Motoren verwendet. Im Gegensatz zu Transformatoren, die nur die Spannungsstufen ändern, ohne die Richtung des Stroms zu ändern, verändern Gleichrichter tatsächlich die Wellenform des Eingangsstroms von AC zu DC.

Wie funktioniert ein Gleichrichter?
Gleichrichter werden typischerweise unter Verwendung von Halbleitergeräten wie Dioden erstellt, wodurch der Strom nur in eine Richtung fließen kann. Wenn eine Wechselspannung auf einen Gleichrichter angewendet wird, leiten die Dioden während des positiven Halbzyklus- und Blockstroms während des negativen Halbzyklus Strom, so dass nur ein unidirektionaler Strom (DC) durchlaufen kann.

Es gibt zwei Haupttypen von Gleichrichter:

Halbwellengleichrichter-verwendet eine einzelne Diode und ermöglicht den Strom nur während einer Hälfte der Wechselstromwellenform (positiv oder negativ). Diese Methode ist ineffizient, da sie zu viel verschwendeten Energie und einem pulsierenden Gleichstromausgang führt.

Full-Wave-Gleichrichter-verwendet zwei oder vier Dioden (abhängig von der Konfiguration), um den Strom sowohl während der positiven als auch während der negativen Halbzykle der Wechselstromwellenform zu fließen. Diese Methode ist effizienter und liefert einen glatteren DC -Ausgang.

Nach dem Gleichberechtigungsprozess ist der Ausgang ein pulsierendes Gleichstromsignal, das mit Filtern (Kondensatoren, Induktoren) weiter geglättet werden kann, um einen stetigen Gleichstromausgang zu erzeugen.

Anwendungen von Gleichrichter:

Netzteile für elektronische Geräte, Computer und Fernseher.

DC Motor fährt.

Batterieladung.

Elektroplierend.

Einschränkungen:

Gleichrichter funktionieren nur mit Wechselstromeingang.

Der Ausgang ist DC, kann aber weiterhin pulsierend sein, es sei denn, sie filtriert weiter.
